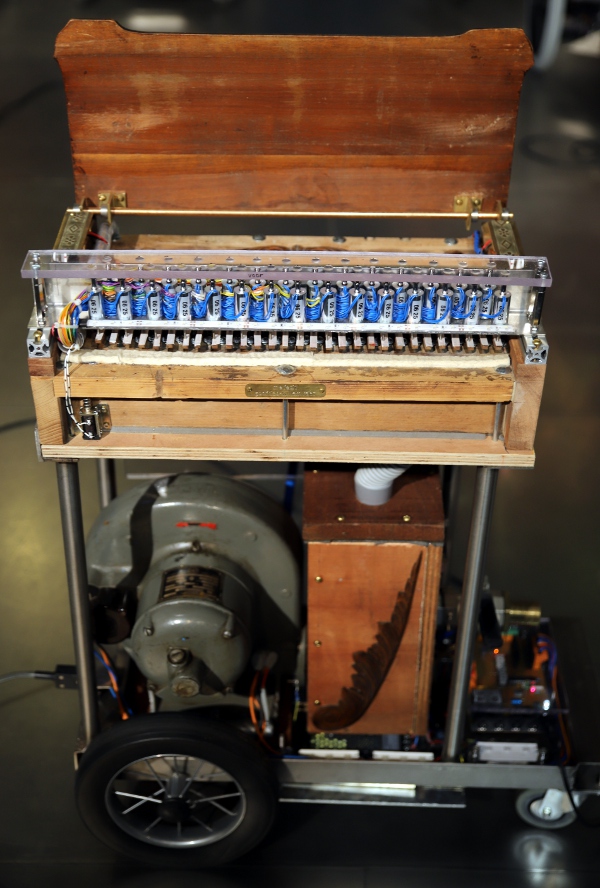

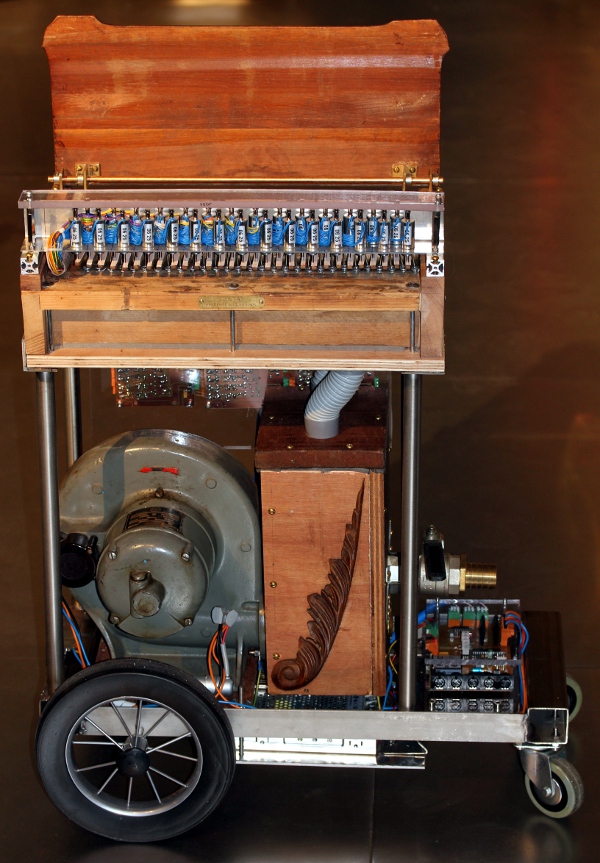

<Ubu>
Helemaal bij het begin van de 21e eeuw staken twee fans van ons werk in het atelier voor instrumentenbouw een wrak van wat ooit een harmonium moet zijn geweest binnen. Slechts de houten struktuur waarop de doorslaande tongen vastgevezen zitten was overgebleven... Jarenlang lag het wrak zowat te verstoffen in ons atelier tot we ons weer eens bogen over de problemen met <Bako>. Deze robot werkt eigenlijk naar behoren, maar blijkt toch behept met een intrinsieke karaktereigenschap die de eenvoudige toepasbaarheid in orchestraties voor het robotorkest bemoeilijken: de op en neergaande balg heeft voor gevolg dat wanneer diens bewegingsrichting omkeert, de luchtdruk ook eventjes wegvalt met een onderbreking van de klinkende toon voor gevolg. Een probleem dat bij zulk ontwerp principieel onoplosbaar is. Het harmoniumwrak dat we hadden is uitgerust met doorslaande tongen die in het 16-voet register beginnen bij midi noot 24. Dat kwam alvast aardig in de buurt van een alternatief voor <Bako>. Een tweede element dat een rol speelde in de ontwikkeling van de ideeen rond een mogelijke <Ubu> robot was het lelijke kleine eendje van het robotorkest, met name <Melauton>, een automatische melodica die door gebrek aan middelen nooit van een dure maar stil werkende radiaalcompressor kon worden voorzien. (Laten we niet vergeten dat onze werking sinds 2017 grondig verstoord wordt door de schrapping van onze strukturele subsidiering, iets waarvoor alleen Piet Van Bockstal, Francis Maes en Frederic Styns verantwoordelijk kunnen worden gesteld). Op de lokale rommelmarkt in Gent kochten we voor een prikje in 2022 een erg bruikbare radiaalkompressor van Hollands fabrikaat (EMJ, Utrecht) en die zou een geschikte windvoorziening kunnen worden voor zowel het harmonium als de melodica. We vermoeden dat de compressor afkomstig moet zijn geweest uit het atelier van Oscar Grymonprez, een Gentse bouwer van orchestrions... Dit bracht ons op het idee, het projekt als een moeder-met-kind ontwerp uit te werken. Van het harmonium gebruiken we dan alleen het laag register (noten 24 tot 64) , terwijl de sopraan gevormd wordt door de melodica ( 60 tot 84 in midi noten).
Uit een grondige analyse van het toch wat verstoft geraakte harmoniumwrak, blijkt het te gaan om een drukwindharmonium. Er zijn twee rijen tongen, een voor een 8-voet register en een tweede voor een 16-voet. De tooncancellen blijken uitgevoerd als Helmholtz resonatoren wat erop wijst dat het ooit een degelijk professioneel gebouwd instrument moet zijn geweest.

Voor de automatisering gebruikten we eenzelfde type cylindrische elektromagneten als eerder gebruikt voor <Sper>, een spinet. Om bijgeluiden bij het loslaten van de toets zoveel mogelijk te vermijden, pasten we ook hier het ontwerp van een pulse-hold schakeling met soft release toe: Hoewel de toepassing van velocity sturing hier op zich weinig muzikale zin heeft -een harmonium is nu eenmaal niet aanslaggevoelig en bovendien is de klankopbouw, zeker in de bas, sowieso eerder aan de luie kant- pasten we toch een schakeling toe waarbij velocity is geimplementeerd. Dit laat ons toe de ideale aanslag in de firmware vast te leggen zodat de gebruiker van die kontroleparameter verlost kan worden. Deze techniek pasten we eerder al met sukses toe in <Cemba> en <Sper>.

Midi implementation and mapping:

The midi channel this robot listens to is 1. Athough velocity is implemented, by default an internal look-up table is used replacing any value different than one the user sends. If users want to override this default behaviour, users have to send controller #80.

Lights:

note 120:

note 121:
note 122:
note 123:.
note 124:
note 125:.
note 126-127: not yet mounted lights, reserved for future uses.

Controllers:

#1: Wind valve, inlet control
#7: Volume control - global volume and wind pressure [advised setting:50]
#30: Global repetition speed for flashing lights.
#66: Power on / off. This command also resets all controllers to their default cold-boot values.
#67: Sets the period for the on/off switching of the motor control. Default = 0. Possible values are 0 (default value), 1 (1 second period), 2( 500ms period), 3 (250ms period). Other values are disregarded.
#68: Windpressure automation: if value = 0 automation is ON, any other value: automation off and wind pressure is only determined by controller #7. When automation is active, windpressure will change according to the number of notes played and to the pitch sounding. Low notes require up to 4 times more wind than high notes. The automation will adapt the user set volume with controller 7, to the wind requirement of the reeds playing. By default automation is allways ON.
#69: Enable or disable automation of the lights. Default value : > 0, ON. To switch this off, send controller with value = 0.
#70: Enable or disable the octave doubling note range 53 to 64. If this controller is 0, the ambitus is 24 to 52. If it's >0 it becomes 24 to 64.
#80: automatic velocities (0) or user velocities (>0). By default this controller is always zero and automatic velo optimalisation will be used.
#81: For setting the velocity substitution velocity. This controller should only be used for code development of the PIC firmware. If set to 0, the default subsitution value will be used.

#123: All notes off. Also switches off the lights. Sets windpressure to the value given with controller 7. It does not switch the motor off.

• sizes: w = 650 mm, d = 360 mm, h = 760 mm
• weight: 40 kg (first estimate)
• power: < 180 Watt / 230 V
• tuning: A = 440 Hz
• Ambitus: midi note 24 to 52/64 (harmonium) 60 to 84 (melodica)
• polyphony: 20 notes
• Loudness level: 84 dB (first estimate)
• Insurance value: 8.000 Euro (first estimate)

• Mattias Parent
• Bert Vandekerckhove

Music composed for <Ubu>:

To do:

• apply dampening material to the bouncing plate above the solenoids
• repair leaking pads and clean reeds for notes 49 and 50
• firmware debug and further refinement.


Back to Logos-Projects page : projects.html

Back to Main Logos page:index.html

To Godfried-Willem Raes personal homepage...

To Instrument catalogue

Bouwdagboek:

10.01.1996: Twee fans van ons werk in het atelier steken een wrak van wat ooit een harmonium moet zijn geweest binnen. Slechts de houten struktuur waarop de doorslaande tongen vastgevezen zitten was overgebleven...

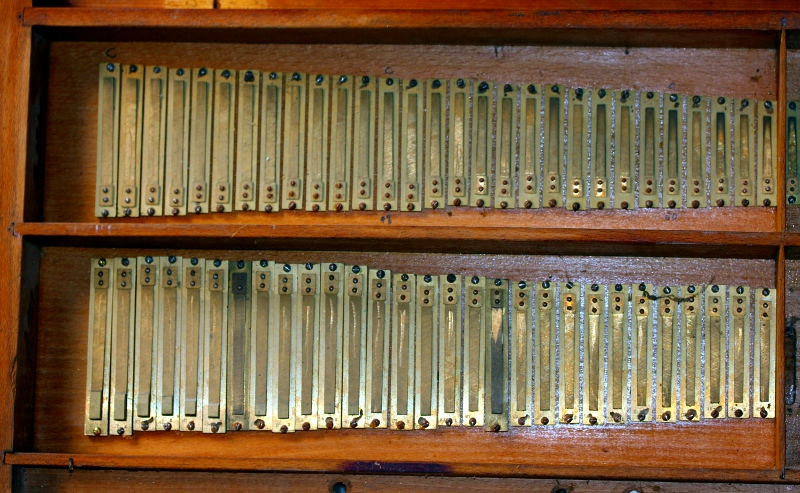

12.09.2025: Analyse van het intussen toch wat verstoft geraakte harmoniumwrak: het blijkt te gaan om een drukwindharmonium. Er zijn twee rijen rieten, een voor een 8-voet register en een tweede voor een 16-voet. De tessituur loopt van midi noot 36 tot 96. (C3 - C8). Voor het 16-voet register is dit dan 24 - 84. De diapason blijkt op 440 Hz te staan. De tongen zijn van uitstekende kwaliteit...
13.09.2025: Er blijkt wat houtworm aanwezig te zijn. We behandelden dit onmiddellijk met een houtwormbestrijdingsprodukt. Twee tongen ontbreken helaas:

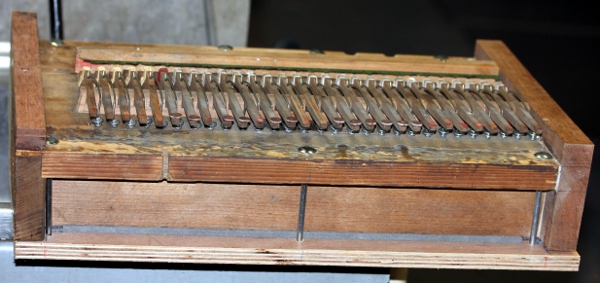

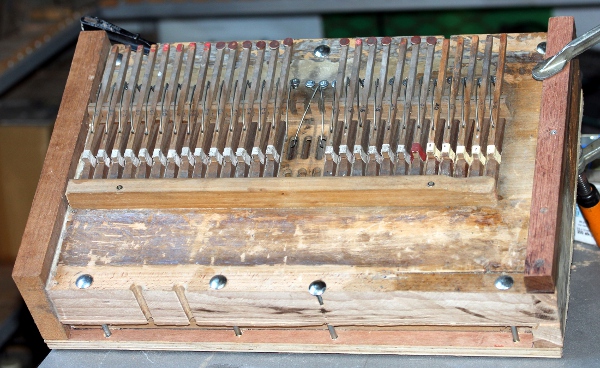

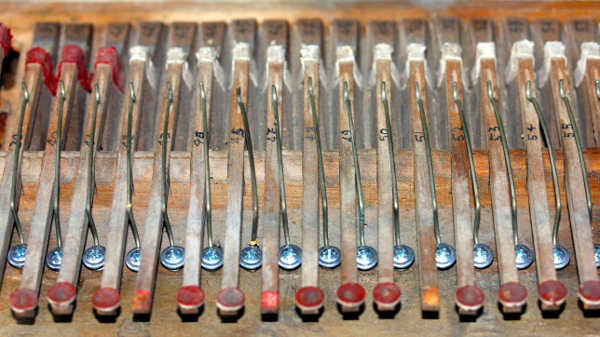

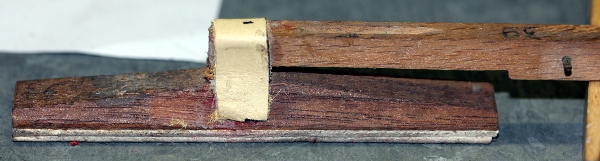

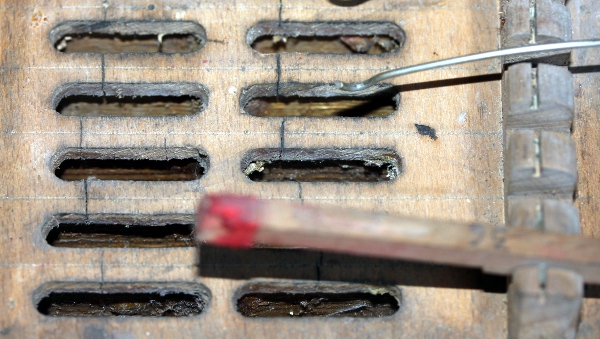

14.09.2025: De tongen blijken -anders dan bij de ons vertrouwde zuigwindharmoniums- gemonteerd op een soort Helmholtz resonatoren. De gepolsterde ventielen zijn gemonteerd over de uitgangen van deze resonatoren. Dit moet de klank ongetwijfeld heel wat beter hebben gemaakt dan wat we van dergelijke instrumenten gewend zijn.

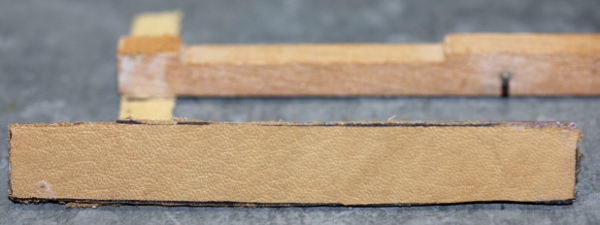

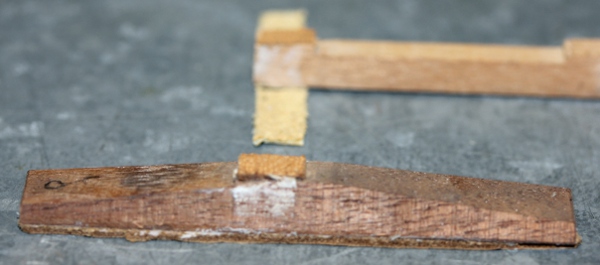

15.09.2025: tentatief begonnen met een en ander terug in speelbare staat te brengen. Verschillende pads moesten we van nieuw leder voorzien en alle veren dienden te worden nagezien.

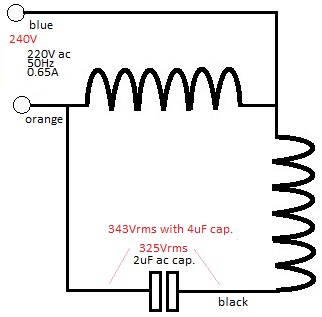

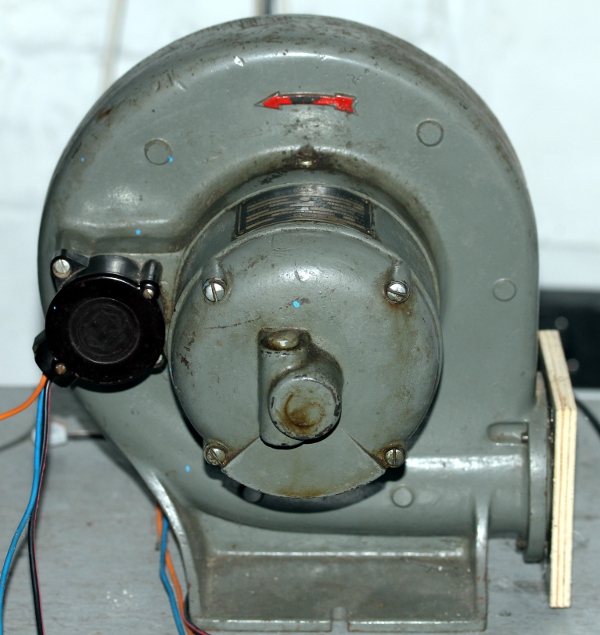

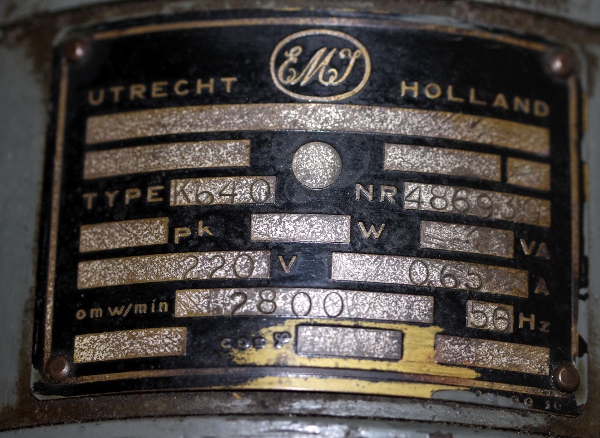

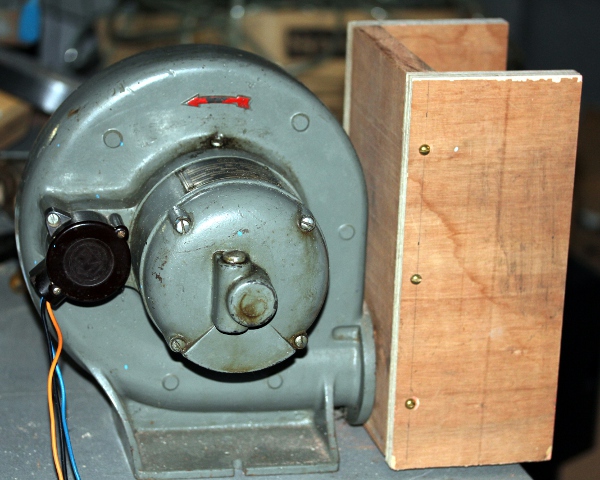

16.09.2025: Zou deze radiaalkompressor -een Hollands fabrikaat- geschikt kunnen zijn? Zoals te zien op de schildplaat, een vrij normale 2800 rpm asynchrone motor met een vermogen van 150 W, evenwel niet gewikkeld voor driefazenstroom. De start kondensator heeft een waarde van 2 uF en er zijn twee in serie geschakelde wikkelingen. De waarde van de kondensator is onzeker. Met 2uF start de motor wat moeizaam op maar werkt goed. Met 4uF verloopt het starten beter maar merken we wel wat verwarming van de motor op. De formule voor de berekening van de kondensator ( C=P.r.1000 / U.U.f) levert 3.6uF op wanneer we voor r (rendement in procent) 70 invullen en de werkspanning op 240V nemen. P is het nominaal vemogen , U de werkspanning en f de frekwentie. Een klassieke 3-fasige motorcontroller zullen we dus niet kunnen gebruiken hier. We zullen veeleer de aanpak moeten overnemen van wat we deden in bouw en ontwerp van onze <Pos> robot, een orgeltje, al is daar nog heel wat ruimte voor verbeteringen...
17.09.2025: De vijsjes waarmee de doorslaande tongen bevestigd zijn, blijken allemaal erg roest. We gaan ze moeten vervangen met messing exemplaren, zoals het eigenlijk hoort in de professionele instrumentenbouw.. Op de foto zien we onderaan de tongen voor het 16-voet register (noten 24 tot 52) en bovenaan het 8-voet register (noten 36 tot 64). De tongen voor de noten 30 en 41 in het 16-voet register blijken niet origineel te zijn.
18.09.2025: Immunotherapie... dus weinig tijd voor verder werk aan <Ubu>. Messing bolkopvijsjes 2mm x 10 mm niet meer verkrijgbaar bij De Coene-Simons... We zullen bij Fabory op zoek moeten gaan. Bij deze is ook de naam van het bouwprojekt bepaald. Projekt getoond en uitgelegd aan Mattias Parent.
19.09.2025: Dertig elektromagneten besteld bij Conrad (ca. 500 euro...). Diameter 16 mm , 5.5 Watt, 12 V. Dit is hetzelfde type als gebruikt voor de <Sper> robot. Windlade in twee stukken gezaagd, aangezien we alleen de baskant willen aanwenden hier. De struktuur van de Helmholtz resonatoren is nu helemaal duidelijk.
20.09.2025: Nieuwe afsluitende zijwand gemaakt in meranti hout, 26 mm dik, 295 x 79 mm. Vastgezet met 4 inox schroeven en lijm. Dit stuk moet in principe nooit meer losgenomen worden.
21.09.2025: Windlade gesloten; aansluiting van alvast 1 windinlaat, diameter 40mm, gemaakt zodat we een eerste test kunnen doen. Radiaalkompressor eveneens van een aanpasstuk voor soepele pneumafoonslang voorzien. De geluidsterkte van de laagste tongen blijkt bij deze eerste proefnemingen erg onbevredigend: is de druk te laag of hebben we te weinig lucht? Ook het aanspreken van de lage tongen is erg moeizaam. De schade door houtworm aan de tooncancellen blijkt erger dan op het eerste zicht beoordeeld.
22.09.2025: Windlade helemaal dicht gemaakt, maar de houtwormgaten blijven nog bijzonder veel lucht te laten ontsnappen... Alle tongen in het 16' register spreken nu wel aan, zij het heel traag voor de laagste kwint. Alle kleppen losmaken en het hele bovenblad grondig behandelen en dichtstoppen van alle gaatjes en barstjes blijkt noodzakelijk. Levering door Conrad van de nodige solenoiden, type ITS-LZ-1642-D-12VDC. Kostprijs: 532 Euro.

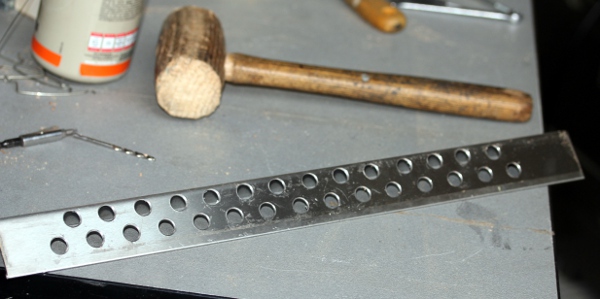

23.09.2025: Konstruktie van de drager voor de elektromagneten: inox plaat, 2 mm dik, geplooid onder 90 graden. Lengte: 490 mm. Alle gaten geboord, diameter 11.5 mm. Wormgaatjes gestopt met zgn. kneedbaar hout. Bovenplaat waarop de paletten rusten terug helemaal vlakgeschuurd en barstjes gedicht. Winddichting aangebracht voor de onderste afsluitplank.

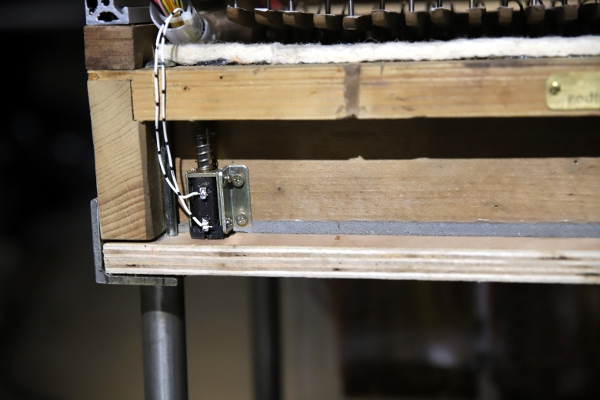

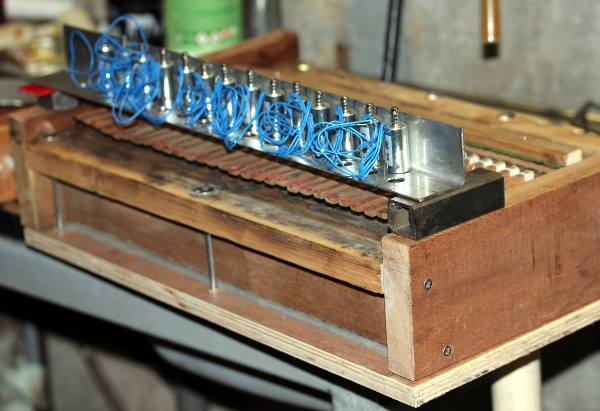

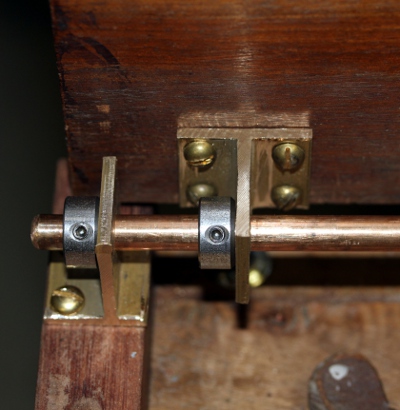

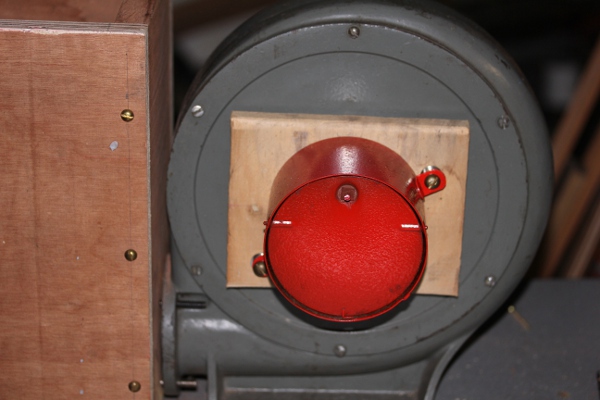

24.09.2025: Testmontage van enkele elektromagneten: Konstruktie van een windklep -tevens geluidsdemper- op de inlaat van de radiaalkompressor: De bevestiging op de motor is met acht M4 boutjes. Konstruktie en ontwerp van de windbuffer met aansluiting op de motor. Raar maar waar: de aansluiting op de uitlaat maakt gebruik van 1/4" imperiale schroefdraad... De 40 mm aansluitingen voor de windvoorziening naar de windlade komen aan de bovenkant. Die voor <Melauton> aan de vertikale voorzijde.

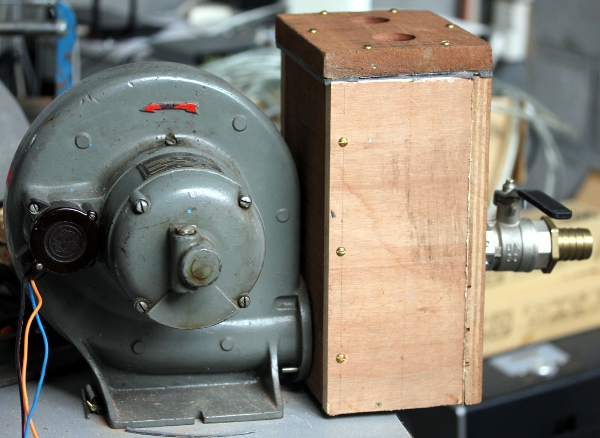

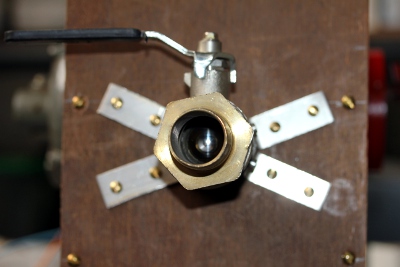

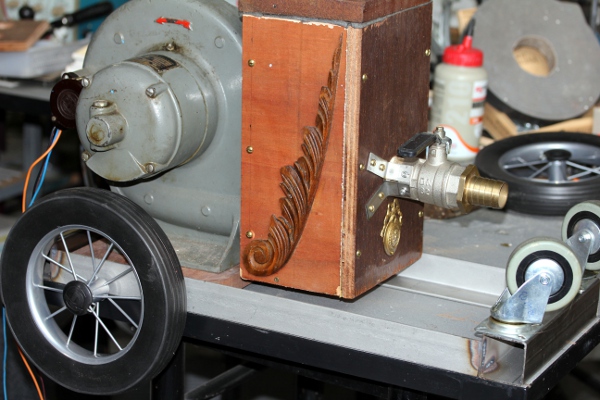

25.09.2025 - 26.09.2025: Verder werk aan de windbuffer- en verdeeldoos. Zo monteerden we de kraan waarop <Melauton> kan worden aangesloten: In de zijkant van de zeshoekige aansluiting boorden we vier gaatjes (3.2mm) waarin we de M4 schroefdraad tapten. Daaraan schroefden we L-hoekjes geplooid uit 2 mm inox plaat waarmee we de 5 1/4" kraan op het houten paneel van de verdeeldoos stevig bevestigden. De gesloten verdeeldoos ziet er nu zo uit: De aansluitingen voor het harmonium zitten aan de bovenkant.

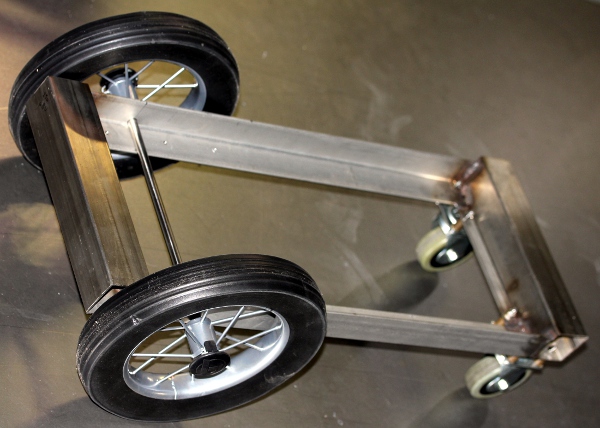

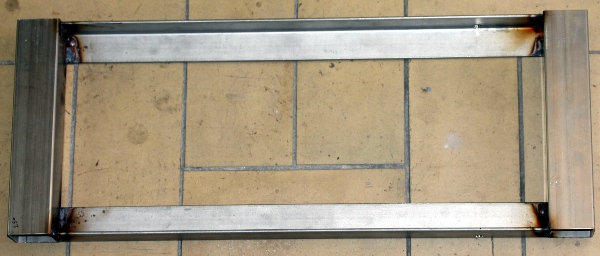

27.09.2025: Verdeeldoos van een laagje vernis voorzien. Ontwerp en begin konstruktie van het onderste deel van het wielstel. De afmetingen van de robot liggen nu zo goed als vast: 650 mm breedte, 350 mm diepte. De hoogte -nog wat onzeker nu- ca. 750 mm. Laswerk onderstel. Konstruktie van de 10 mm doorlopende as voor de achterwielen, diameter 250 mm.
28.09.2025: Zwenkwielen aan de voorkant zouden een bouwhoogte moeten hebben van 120 mm. We hebben echter slechts wielen van 100 mm op voorraad. We gaan ze dan maar op afstandsbussen monteren. U-dragers gelast. Voor de vertikale delen gebruikten we inox buis 22 mm x 2. Zaaglengte acheraan 450 mm, vooraan 493 mm. De horizontale legger achteraan is 40 x 40 x 3 x 300 L-profiel, die vooraan is plat inox 50 x 3 x 300 .

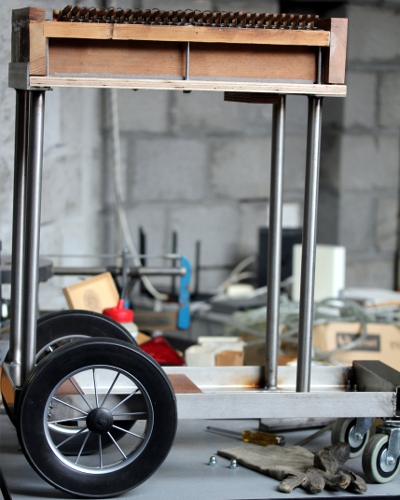

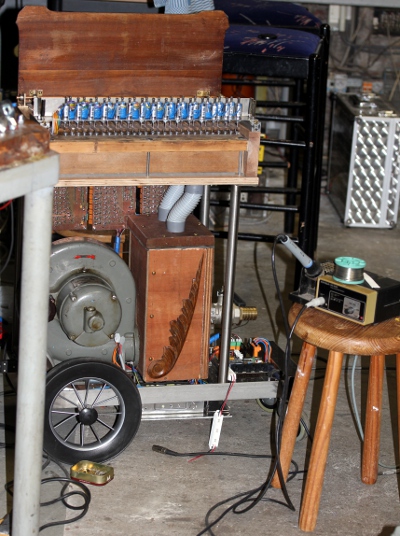

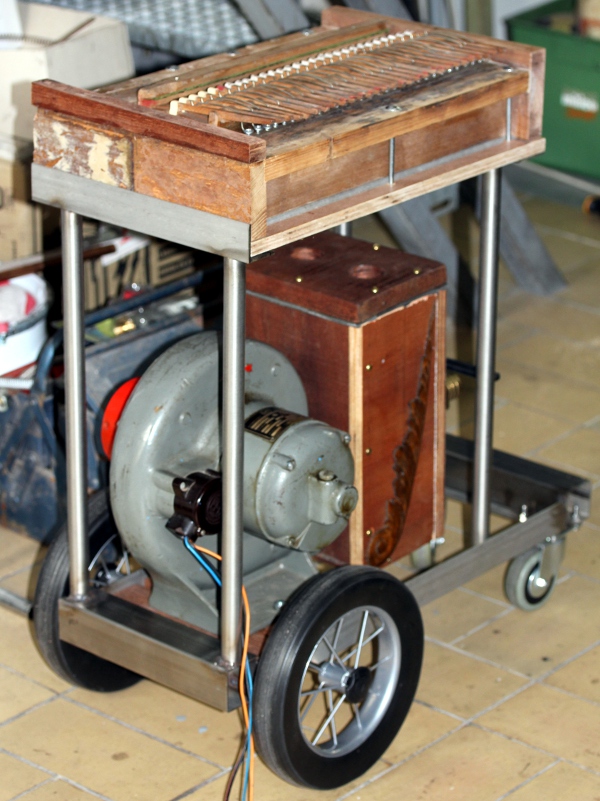

29.09.2025: Lassen van de vertikale buizen en eerste proefmontage: Zicht met radiaalkompressor:
30.09.2025: Berekening van de dimensionering van de voedingen. Wanneer we de houdspannning op 12V nemen, moet de overeenkomstige voeding een vermogen kunnen leveren van 160 W, bij onbepekte polyfonie. (dus 19 noten). Bij 9 V hold-spanning en volledige polyfonie, kunnen we volstaan met een 100 W voeding. De vraag is alleen of de kompressor wel voldoende lucht levert voor 29 noten simultaan... Atelierwerk ligt stil omwille van raad van bestuur waarop bijzonder pijnlijke beslissingen moeten worden genomen...
01.10.2025: Voorzieningen genomen in GMT voor een volledige ondersteuning van <Ubu>. Ook een icoontje maakten we aan: Een 12V - 100W schakelende voeding hebben we nog op voorraad, alleen de 4A/traag zekering binnenin was bij een eerdere toepassing gesneuveld. Die voeding kan afgeregeld worden tot zelfs 9V. Ook een 24V 6.3A voeding hebben we nog in voorraad, merk XP-Power. Extra kosten voor voedingskomponenten zullen we dus niet hebben. Een MP240D4 zero-cross optisch gescheiden relais moeten we opnieuw bestellen bij Farnell. Kost, ca. 50 euro. De montage van de voedingen kan, mits we geschikte beugels maken, onderaan de robot gebeuren.
02.10.2025: Terug uit het ziekenhuis na een behandeling met immuuntherapie, terug aan de slag: nameten van de minimaal noodzakelijke houdkracht evenals van de minimale aanslagspanning. Kleven van enkele Teflon strookjes op de pallethefbomen zodanig dat onze rubber voetjes wat kunnen glijden. Dit Teflon plakband hadden we nog op voorraad na de konstruktie van de <Reco> robots.

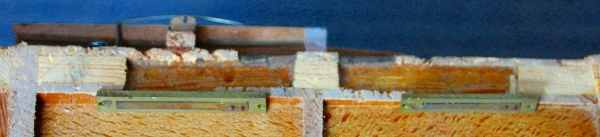

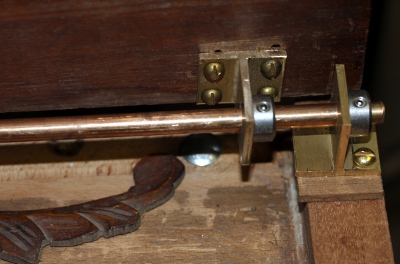

03.10.2025: Konstruktie van de dragers voor de vorsetzer uit aluminium profiel. Ontwerp reflekterend deksel en de scharnierstruktuur ervoor. De horizontale trajektbegrenzing is uitgevoerd met 8 mm stelringen. Voor de as gebruikten we brons, nog een restant van de bouw van onze <Rodo> robot..

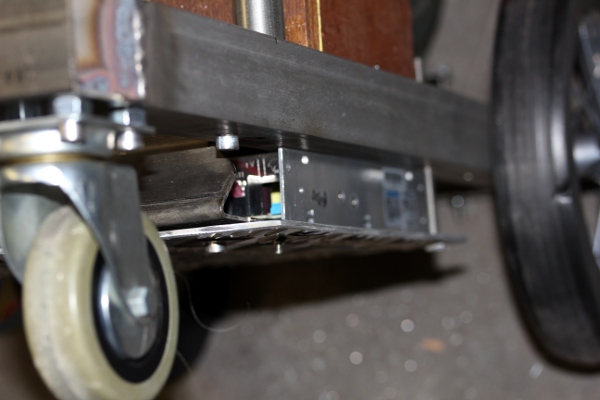

04.10.2025: Ontwerp en konstruktie van de drager voor de voedingsmodules die een plaats krijgen onderaan in de robot. Bouwhoogte 45 mm, montage op een stuk aluminium traanplaat, 240 x 250 mm.Vastgemaakt met vijf M6 bouten. Montage van de elektromagneten op de vorsetzer met Loctite schroefdraadborging (Blauw ; M14 schroefdraad). Het wordt stilaan tijd om de PCB's in produktie te nemen nu...
05.10.2025: Studie van de mogelijke plaatsing voor de PCB's. Achteraan en zijdelings? De kabelboom kan dan aan de bovenzijde onder de scharnier geleid worden.
06.10.2025: Voor de pulse-hold boards kunnen we het na produktie verbeterde ontwerp uit 2024 voor de <Sper> robot gebruiken. Deze PCB file is gedateerd 20.03.2024. Voor het hub board kunnen we uitgaan van het board ontworpen voor <Pos>, maar hier voorzien voor twee opto-relais. Hier is het nieuwe ontwerp: Een maximum van 6 lichtjes is voorzien op deze print. Beide ontwerpen stuurden we door naar Polo om de films op 100% grootte aan te maken. De overigens prijzige opto-relais bestelden we meteen bij Farnell. Twee types zijn geschikt: MP240D4 (wat we eerder gebruikten voor <Pos>) en -heel wat goedkoper- CX240D5. Beide types zijn van Crydom.

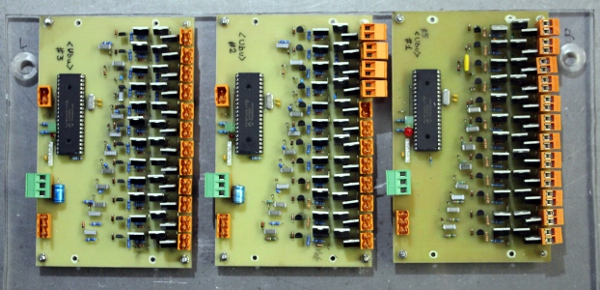

07.10.2025: Uitzagen en monteren montagepaneel in polykarbonaat voor de pulse-hold boards. Een eerste board konden we reeds monteren want op overschot van <Sper>. Farnell levering optorelais en Weidmueller 2-polige through hole konnektors. Helaas het foute type (Weidmuller, Farnell ordercode 250-9467) want deze blijken gesloten aan de zijkanten en passen dus niet op onze printen. Elektronisch schema in overeenstemming gebracht met de feitelijke lay-out van de gedrukte schakeling.
08.10.2025: Drie testprocedures toegevoegd aan de mRobot.exe compilatie in GMT: motorsturing, toonladder en stemprocedure. Nazicht voorradige power MOSFET's. Voor de hold mosfets hebben we nog voldoende PHP79NQ08LT exemplaren, dit type wordt niet meer gefabriceerd. Voor de pulse mosfets hebben we IRF135 op voorraad.
09.10.2025: Bestukking midi-hub board. Eerste versie van firmware ingeladen. Hardware is o.k. nu. Polykarbonaat dragerplaat voor dit board geboord.
10.10.2025: Verder werk aan de hub firmware. Automatisering van de winddruk in funktie van de gevraagde noten geimplementeerd.

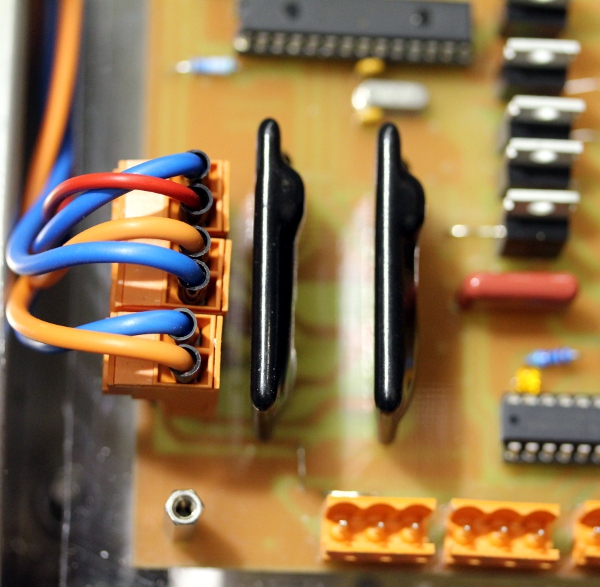

11.10.2025: Test optorelais besturing onder netspanning -met gloeilamp als belasting- geslaagd. Board gemonteerd in de robot. Merkwaardige fout: voor het eerst weigert de rode LED die op alle boards van onze robots te vinden is, een teken van leven te geven. Na lang zoeken vonden we de fout in de firmware:
MAIN:
'High Debug_Led
'DelayMS 10 ' wait for stability
'Low Debug_Led
We markeerden bovenstaande sektie als kommentaar omdat een 66 ms wacht-instruktie reeds was opgenomen in de 18F2620 include file, met als gevolg dat de poort voor de Debug_Led nu niet langer als output werd gekonfigureerd. Daardoor kon de assembler instruktie btg Debug_Led in de timer1 interrupt handler geen enkel effekt meer hebben. De high_Debug_Led regel dienden we dus zeker op te nemen.
12.10.2025: De motor sturing blijkt goed te werken hoewel de motor bijzonder traag op snelheidswisselingen reageert. Misschien moeten we de periode tijd (nu 500ms) halveren. Nu alles goed is afgedicht, worden we echter gekonfronteerd met ernstige lekken op de klepjes. Uiteraard is het niet de bedoeling de wind op maximum in te stellen en geen noten te spelen... Vanwege de traagheid van de motor, lijkt het echter onmogelijk om dit in de firmware onmogelijk te maken.

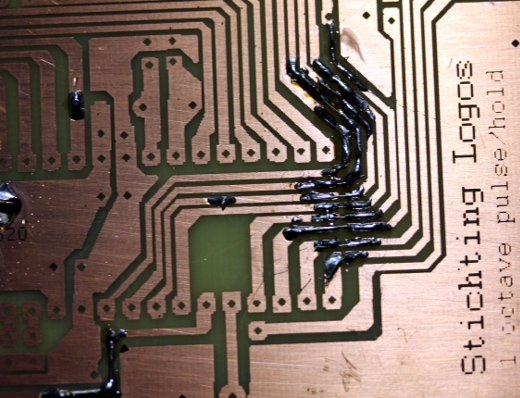

13.10.2025: Nog wat gesleuteld aan de motor besturing. Boren en bestukken van de twee nog ontbrekende maar zwaar gehavende pulse-hold boards, zwaar gehavend als gevolg van vervuiling op de glasplaat van de belichtingsmachine bij Polo. Daardoor waren heel wat printbaantjes onderbroken. We hadden de fout op de film helaas niet voor het etsen opgemerkt. We herstelden de printplaatfouten met stukjes wire wrap draad. Draadkleurkodes zoals toegepast:

3-pole Weidmueller connectors and power sockets: black= ground, red/black = 5V power, white/red = midi signal TTL

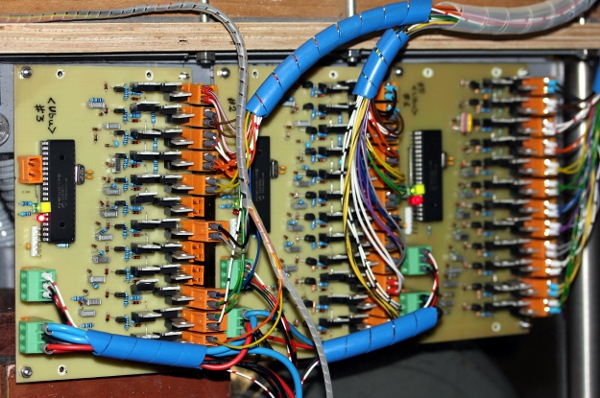

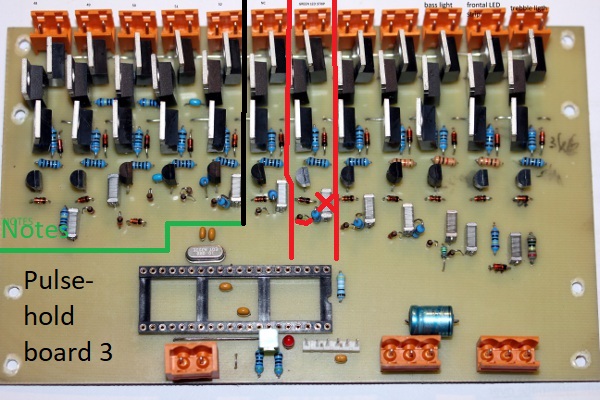

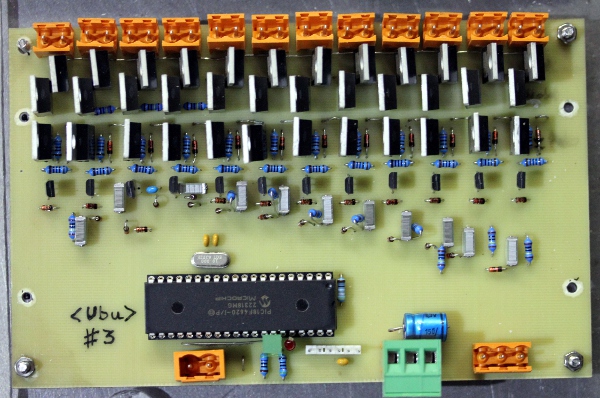

14.10.2025: Board 2 helemaal bestukt en afgewerkt. Met board 3 zijn we nu ongeveer halfweg. Op dit board pasten we kleine ZVP4424 P-channel mosfets toe. Dit type heeft Vds <=240V, Id <= 200mA en Rdc_on = 9 Ohm. We bestelden deze mosfets bij RS-Components, order nr. 157-4625.
15.10.2025: Alle PCB's afgewerkt. Een eerste ruwe versie van de firmware klaargemaakt en ingeladen.
16.10.2025: Nog wat verdere bedrading uitgevoerd. Projekt in opbouw aan enkele leden van het publiek op het koncert vanavond uitgelegd.

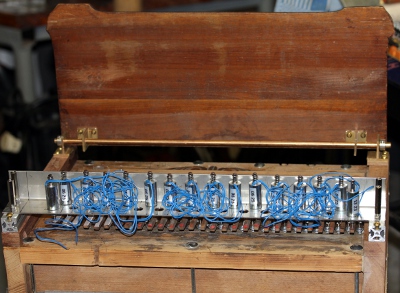

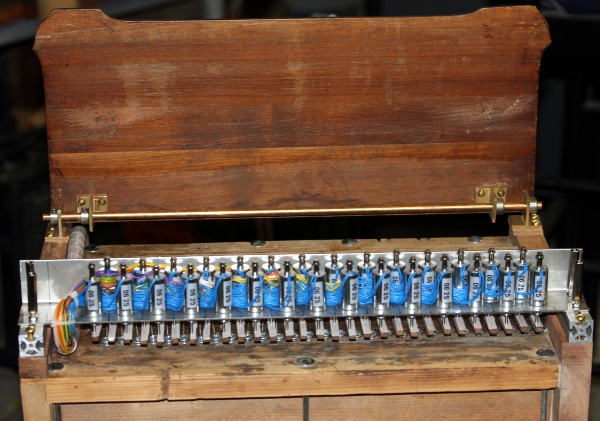

17.10.2025: Bedrading van de solenoiden aan de vorsetzer kant. Alle solenoiden zijn nu van draden voorzien. De andere kant met de tweepolige Weidmueller konnektors is voor morgen...

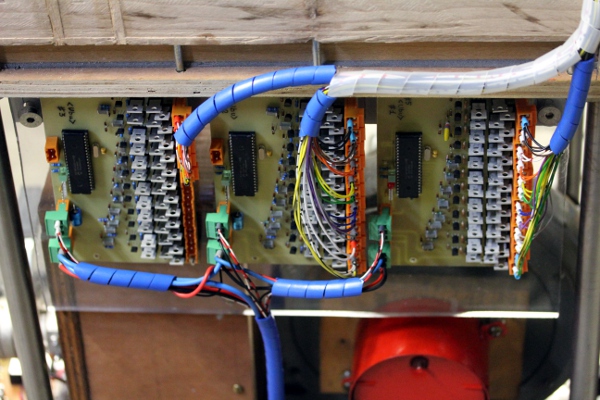

18.10.2025: Bedrading tweepolige Weidmueler konnektors op de achterzijde van de robot. Aanleggen van de kabelbomen. Eerste tests: <Ubu> speelt zijn eerste nootjes...
19.10.2025: Debug sessie. Pulse-hold board doet het niet. Er is een bug in de note mappings op de poorten. Midi hub board: red LED refuses to work. Same problem as we had with the pulse-hold boards. Controllers geimplementeerd voor de werking van de motor: #67, waarmee de periode van de motorsturing kan worden gekozen, #68, schakelaar voor automatische windregeling (traag) versus gebruikers regeling. Hub board losgenomen en opnieuw geprogrammeerd. Testkode toegevoegd binnen GMT in de m_robots kompilatie.
20.10.2025: PH1 board losgenomen, grondig nagezien met de skoop (alle pulsen en houd-signalen o.k. bevonden), en terug gemonteerd in <Ubu>. GMT upgrade uitgevoerd op de \\hp laptop. Controller #70 geimplementeerd om de noten 53 tot 64 speelbaar te maken hoewel het niet anders zal klinken dan de noten 41 tot 52. Board PH2 losgenomen en opnieuw geprogrammeerd. Tests op Ubu o.k. Alleen de 16-voet rieten voor de noten 49 en 50 spreken niet aan en moeten gereinigd en nagezien worden. Controllers 70, 80 en 81 geimplementeerd. Alle noten spreken goed aan met velocity = 6. We mogen de scaling in de firmware dus zeker een faktor 4 kleiner nemen. Dit heeft echter geen enkele urgentie aangezien we bij default waarde 6 als substitutie gebruiken. Een en ander is goed gedokumenteerd in de source code van de firmware.
21.10.2025: Velo-scaling verbeterd en meer voorzieningen getroffen voor de automatisering van lampjes. De witte LED-strips onderaan kleefden we vast met dubbelzijdig plakband voor tapijt. De kode voor het derde pulse-hold board stuurt nu de bovenste -nog te monteren- lampjes. Een interne controller (#100) introduceerden we voor dit doel. De default substitutie waarde voor velocities is nu 45. Dit noemen we versie 1.2 voor de firmware.
22.10.2025: Testkode in GMT uitgebreid en midi-player voor files toegevoegd. Allegro Cantabile file -Astor Piazzolla- aangepast voor <Ubu> als test.

References:

• Benade, Arthur .H., "Fundamentals of Musical Acoustics". Ed.: Oxford University Press, 1976.
• Goddijn, Hans "Bouw zelf uw elektronisch orgel", ed. Kluwer,Deventer 1977. (ISBN 90 2010 851 4)
• Ord-Hume, Arthur W.J. "Barrel Organ"
• Raes, Godfried-Willem, "Kursus Akoestiek", Ghent University College 1982/2014, Internet: http://www.logosfoundation.org/kursus/4023.html
• Raes, Godfried-Willem, "Expression control in musical automatons", 1977/2020,
• Raes, Godfried-Willem, "Logos @ 50, het kloppend hart van de avant-gardemuziek in Vlaanderen", ed. Stichting Kunstboek, Oostkamp, 2018.
• Raes, Godfried-Willem, "Muzikale Robots", 2025

by Godfried-Willem Raes

• Omzettingstabel midi noten naar frekwenties

Maintenance instructions:

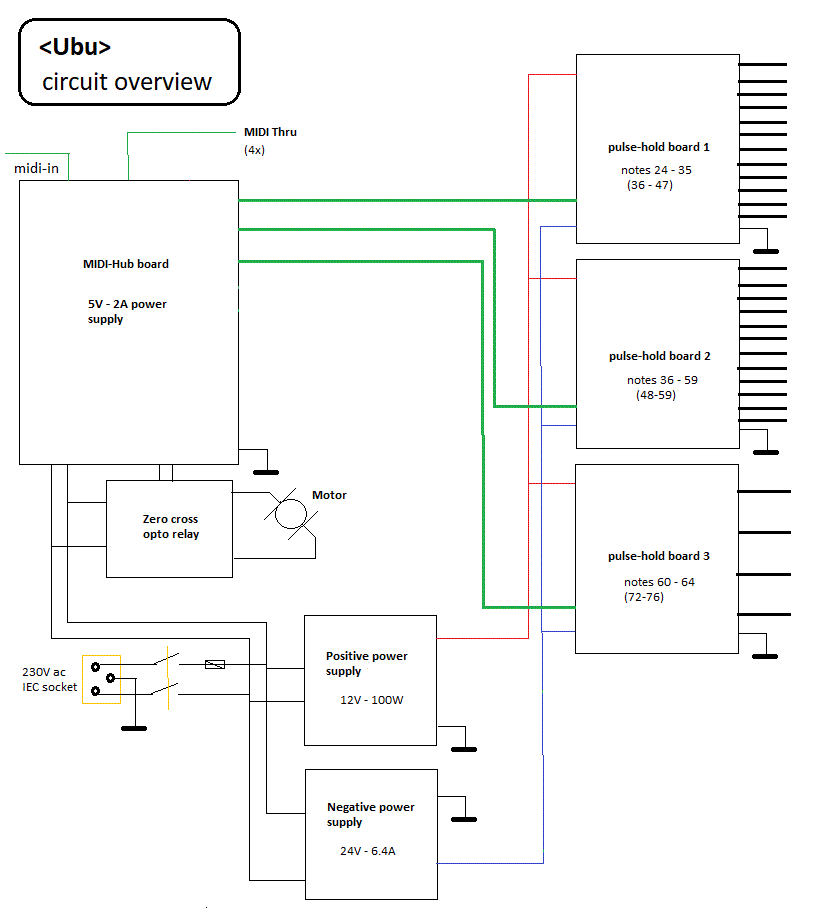

Circuit overview:

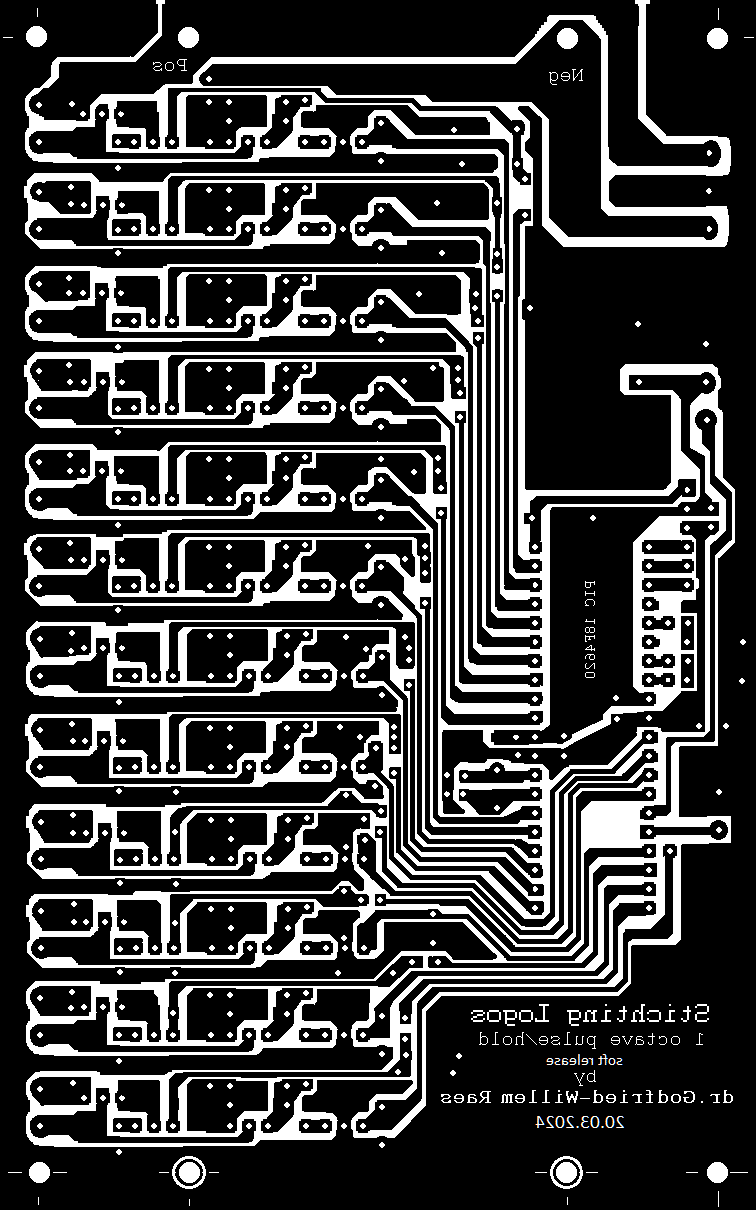

PCB- for the pulse/hold boards with slow release:

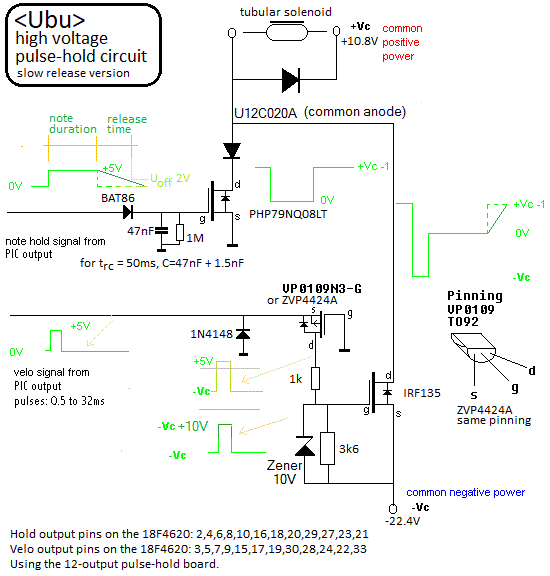

Circuit principle for the note pulse and hold circuit as used in this <Ubu> robot: The hold-mosfet, here specified as PHP79NQ08LT is now an obsolete part. It can be replaced with any N-channel mosfet in TO220 package and with Ug <=4V.

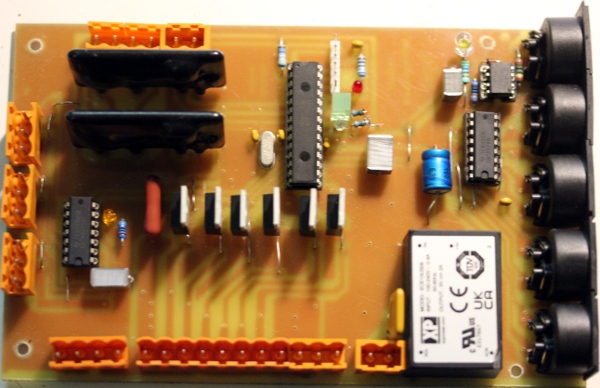

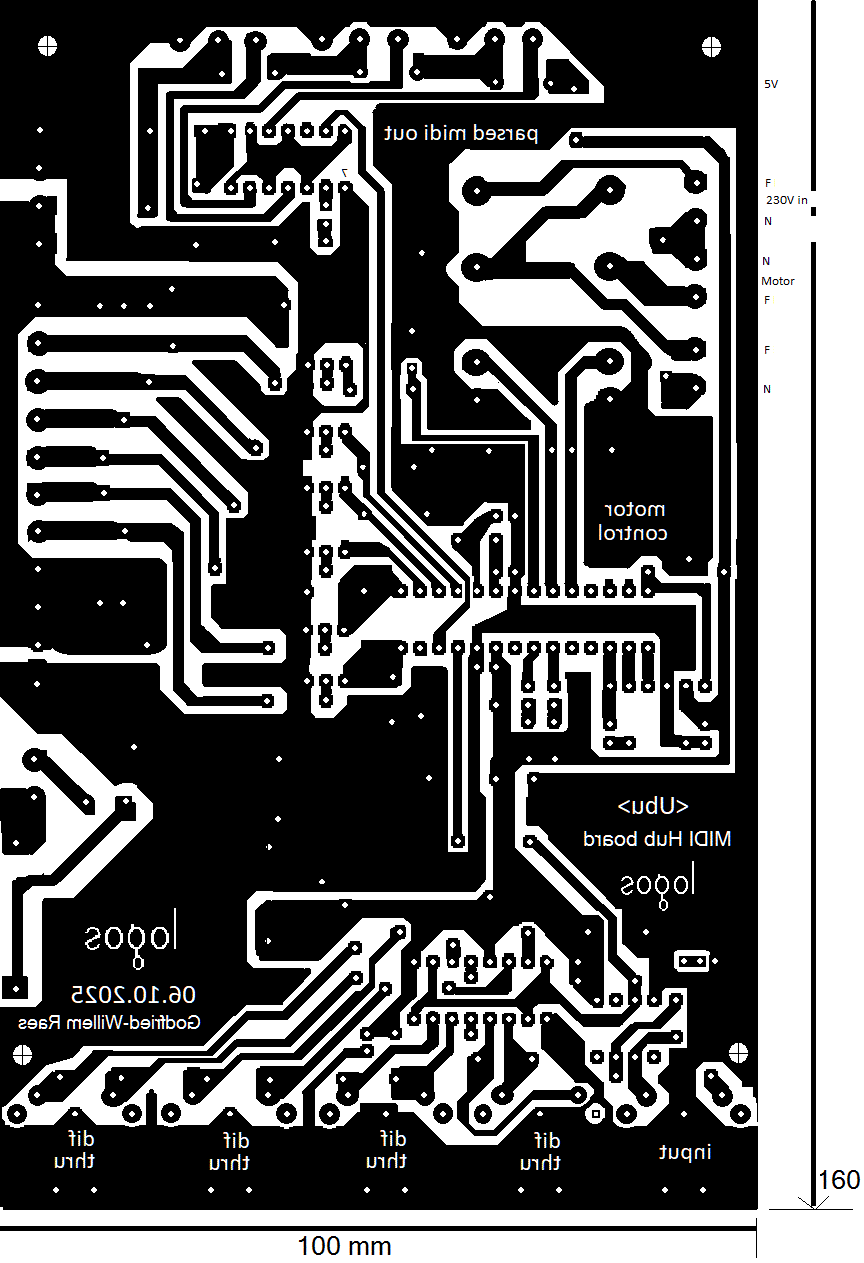

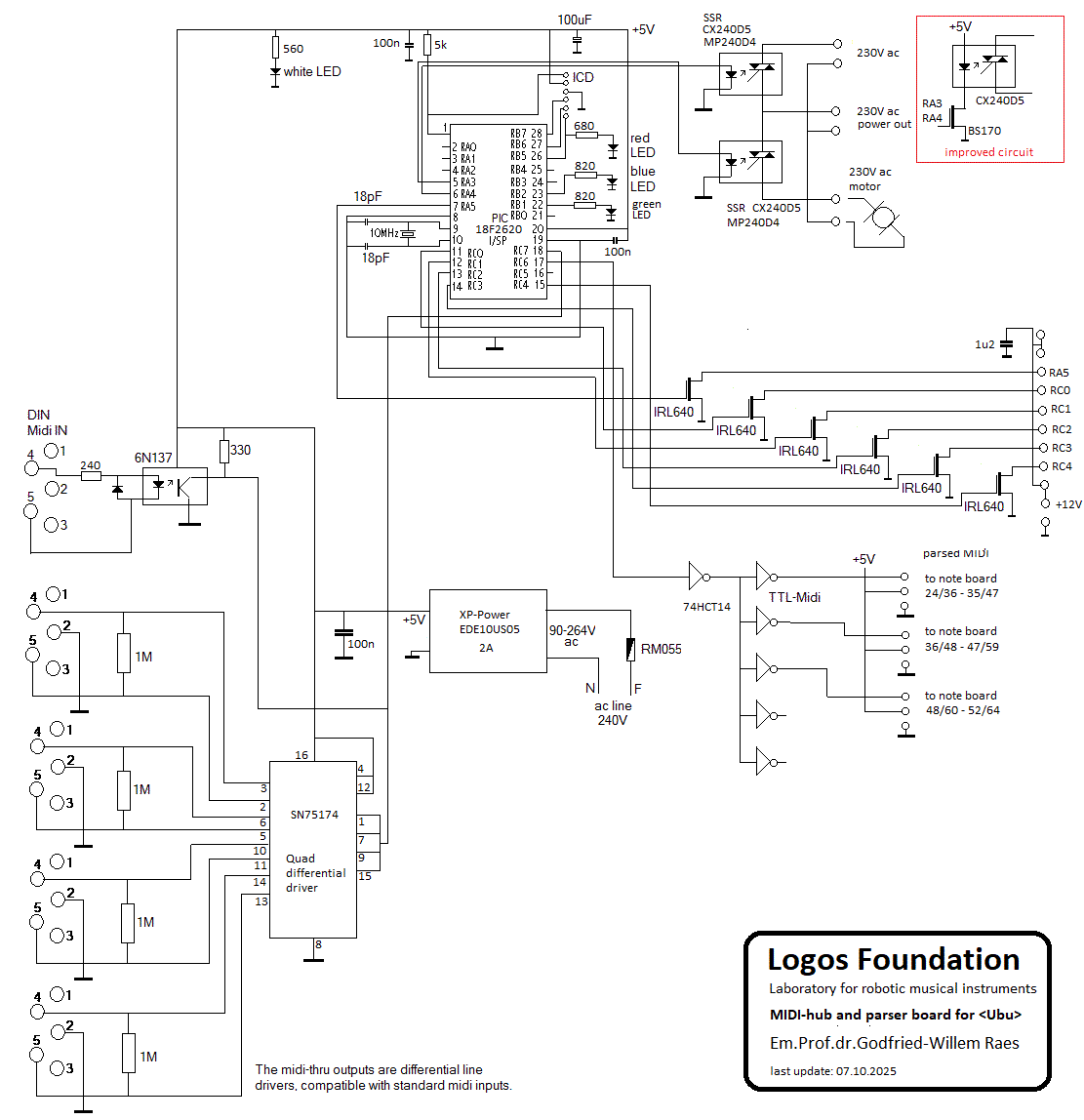

PCB for the midi-hub board with motor-control via opto relay:

Circuit:
PCB with components:

Firmware for the hub board:

• source code: Ubu_hub.bas
• hexdump: Ubu_hub.hex

Maintenance information:

Power supply 12V / 10A: Sunpower SPS 100P-12, Conrad order nr. 510315. This 12V power supply has an internal fuse, rated 4A slow.

Power supply 24 V / 6.3 A: XP Power, LCW150PS24, Farnell order nr.: 3790326

Optorelay's: Crydom CX240D5. Farnell order nr. 1200213 (Crydom MP240D4 also works, but it's twice as expensive)

Geschatte kost voor bouw en ontwerp van deze robot

1.- materialen:

2.- arbeid:

Start bouwprojekt: 12.09.2025

Eerste ingebruikname:
